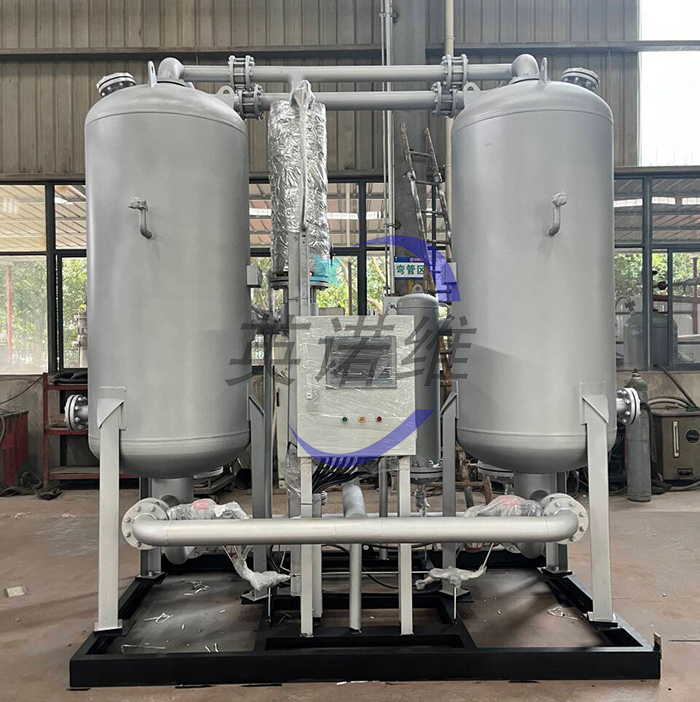

無熱吸附式干燥機組成設備包括：
主管路過濾器、前置除油過濾器、微熱再生吸附式干燥機、后置除塵過濾器和控制系統。
工藝圖
壓縮空氣通過除水、除油過濾器后進入空氣閥流入吸附干燥塔（A），在那里空氣被干燥。干燥后的空氣流過單向閥到達出口，其中有一部分空氣被作為再生氣。經過再生氣節流孔（M）的流量控制，進入加熱器，經過加熱后的再生氣流入吸附塔（B），吸附塔（B）內有上半個周期吸附下來的水分，再生氣流帶走這些水分并經再生/再加壓閥（RB）和消聲器排空。根據設定的循環周期來確定再生氣流的吹掃時間。這以后，再生/再加壓閥（RB）關閉，吸附塔（B）開始升壓直到兩塔壓力平衡。升壓需要一定的時間，必須保證兩塔壓力的均衡，否則可能引起出口處壓力波動。半個循環周期后，空氣進口閥（IA）關閉，同時進口閥（IB）打開?？紤]到閥的動作時間，6秒后再生/再加壓閥（RA）再打開?，F(xiàn)在吸附塔（B）開始干燥空氣，而且吸附塔（A）則進入再生階段，這樣就完成了一次切換動作。吸附塔（B）干燥半個周期后重新回到再生狀態，這段時間為一個循環周期。一個循環周期里，每個吸附塔都經過了三個階段：吸附─再生─加壓。進口閥和再生/再加壓閥的動作程序由控制箱內的計算機板控制，在干燥空氣出口配有粉塵過濾器。
微熱再生干燥裝置控制系統采用就地 PLC 控制，就地控制系統 PLC 應留有通訊接口 （RS485 接口，MODBUS 協議）。
微熱再生干燥機能達到的壓縮空氣品質如下:
露點溫度 ≤-70℃
出口空氣含油量 ≤1ppm
出口空氣含塵粒徑 ≤1μm
